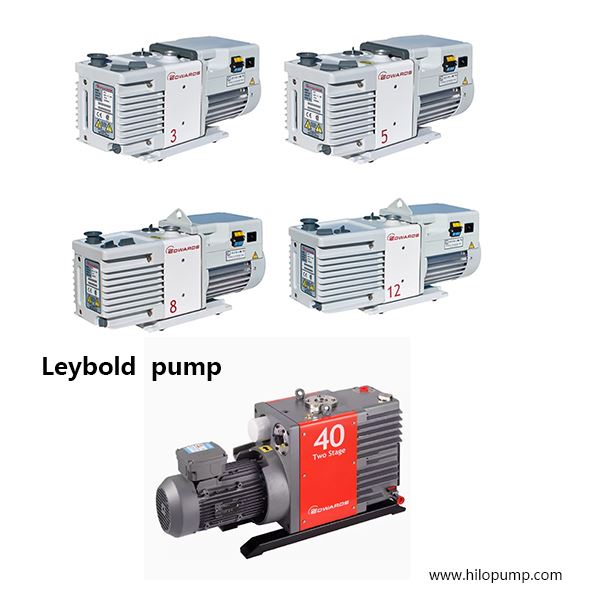

Aħna nipprovdu Edwards Vacuum Pump RV3 / RV5 /RV8 /RV12 /E2M40/E2M80 /E2M175 /E2M275
| DEJTA TAL-POMPA RV | |||||
| unità | RV3 | RV5 | RV8 | RV12 | |
| Data tal-vakwu | |||||
| L-ogħla veloċità tal-ippumpjar, 50hz (60hz) | m³h-1 | 3.3(2.3) | 5.1(3.6) | 8.5(5.9) | 12(8.4) |
| Vakwu aħħari | mbar(Torr) | 2.0X10-3 (1.5X 10-3):2.0X10-2 (1.5X 10-2),uża żejt PFPE | |||
| Vakwu aħħari Iftaħ valv tas-saborra tal-gass 1 | mbar(Torr) | 3.0x10-2(2.3x10-2) | |||
| Vakwu aħħari Iftaħ valv tas-saborra tal-gass 2 | mbar(Torr) | 1.2x10-1 (9.1x10-2) | 6.0x10-2 (4.6x10-2) | 1.2x10-1 (9.1x10-2) | |
| Modalità tal-Fluss Għoli tal-Vakwu Ultimate | mbar(Torr) | 3.0x10-2(2.3x10-2) | |||
| Pressjoni massima tal-fwar tal-ilma li tista' tiġi estratta | mbar(Torr) | 80(60) | 50(38) | 38(29) | 32(24) |
| Kapaċità tal-ipproċessar tal-fwar | gh-1 | 220 | 290 | ||
| Pressjoni massima tad-dħul kontinwu | mbar(Torr) | 1031(760) | |||
| Pressjoni massima tal-gass tas-saborra/purge tal-gass | bar (psig) | 0.5(7) | |||
| Data tal-Mutur | |||||
| Klassifikazzjoni tal-qawwa tal-mutur b'fażi waħda, 50hz (60hz) | W | 450(550) | |||
| Qawwa tal-mutur bi tliet fażijiet, 50hz (60hz) | W | 250(300) | 450(550) | ||
| Veloċità ratata, 50hz (60hz) | rpm | 1470(1760) | |||
| Data Fiżika | |||||
| piż | KG(IB) | 25(55) | 28(61.6) | 29(63.8) | |
| Kapaċità taż-żejt (min. max) | I | 0.42-0.7 | 0.45-0.75 | 0.65-1 | |
| Flanġ tad-dħul | NW25 | ||||
| Flanġ tal-egżost | NW25 | ||||
| Ħoss tat-tħaddim taħt kundizzjoni ta 'vakwu estrema: 50hz | dB(A) | 48 | |||
| Storbju (b'għata li ma tagħmilx ħoss) 50HZ | dB(A) | 41 | |||
| Vibrazzjoni fil-ħanek tad-dħul | mm-1 | ＜4.5 | |||
| Firxa tat-temperatura ambjentali operattiva | grad (0F) | 12-40(54-104) | |||
| (1) Il-pressjoni totali hija mkejla | |||||
| (2) Biex topera kontinwament fi pressjonijiet 'il fuq minn 100 mbar, il-pompa għandha tkun f'modalità ta' fluss għoli | |||||
e. m serje Edwards Pompa
E2M40
E2M80
E2M175
E2M275
| DEJTA TAL-POMPA EM | |||||
| unità | E2M40 | E2M80 | E2M175 | E2M275 | |
| L-ogħla veloċità tal-ippumpjar 50 Hz | m3h1/cfm | 37/21.8 | 74/43.6 | 160/94 | 255/150 |
| L-ogħla veloċità tal-ippumpjar 60 Hz | m3h-1/cfm | 44/25.9 | 90/53 | 196/115 | 306/180 |
| Vakwu aħħari (pressjoni sħiħa) mingħajr saborra tal-gass | mbar/Torr | 1X10-3/7.7X10-4 | |||
| Vakwu aħħari (pressjoni sħiħa) b'saborra tal-gass | mbar/Torr | 7X103/5.4X103 | 5X103/3.8X103 | ||
| Vakwu aħħari (pressjoni sħiħa) mingħajr saborra tal-gass, b'FomblinR | mbar/Torr | 1X10-2/7.7X103 | ebda tajbin | ||
| Konnessjoni tad-daħla | ISO 040 | ISO 063 | |||
| Konnessjoni tal-egżost | Flanġ ta' 25mm (applikabbli għal NW25) | ISO 040 | |||
| Pressjoni tal-ħruġ massima permissibbli | Pressjoni tal-kejl | 0.5 | |||
| Pressjoni massima tad-dħul tal-fwar tal-ilma | mbar/Torr | 7/5.3 | 5/3.8 | 20/15 | 12/9.0 |
| Kapaċità massima tal-immaniġġjar tal-fwar tal-ilma | kgh-2/lbh-1 | 0.2/0.4 | 0.3/0.7 | 0.3/0.7 | 2.3/5.1 |
| Dimensjonijiet (L, W, H) | mm | 690X240X395 | 815X266X429 | 1140X404X534 | 1185X404X534 |
| Klassi ta 'protezzjoni tal-mutur | IP55 | ||||
| Qawwa tal-mutur (50 Hz) | KW/hp | 1.1/1.5 | 2.2/3 | 5.5/7.5 | 7.5/10.0 |
| Qawwa tal-mutur (60 Hz) | KW/hp | 1.5/2.0 | 3.0/4.0 | 6.5/8.5 | 8.5/11 |
| Livell tal-ħoss | dB(A) | 65 | 70 | 75 | 75 |
| Volum taż-żejt (minimu/massimu) | l | 2.2/4.0 | 4/6.3 | 16/25 | 18/28 |
| Kwantità taż-żejt PFPE (min./max.) | l | 2.2/4.0 | 2.2/4 | 2.2/4 | 6.5/18 |
| Rekwiżiti għat-tkessiħ tal-ilma | lmin-1 | N/A Imkessaħ bl-arja | N/A Imkessaħ bl-arja | 1.3 | 2 |
| Firxa tat-temperatura ambjentali | 12 ~ 40 grad | ||||
